聊得多了，我发现大家纠结的，与其说是一个行业的好坏，不如说是在问：我把自己人生的这一章，写进哪个故事里，才不算辜负。
在选一个行业的时候，说到底你在选什么？我想，就四件事：这份工作能不能让你眼里有光，这条路能不能让你走得长远，你攒下的本事会不会被时间偷走，以及，最坏的时刻你扛不扛得住。
第一，找到你的意义坐标系。
每个行业来到这个世界，都有它要解决的命题。医疗是让生命更有质量，教育是让思想生根发芽，半导体是让信息社会的心脏稳定跳动，游戏是给疲惫的灵魂一个可以喘息的角落。
这些使命没有高低，只有不同。如果你在帮助他人时感到内心充盈，那离人近的行业会是你的土壤。如果你在攻克一个技术难题后兴奋得睡不着觉，那半导体、航空航天这种需要坐冷板凳的地方，会让你觉得来对了。如果你脑子里有无数个创意在打架，不把它们做出来就浑身难受，那游戏、影视、设计或许才是你的旷野。
意义这东西，说白了就是你内心的价值排序，和这个行业每天在做的事，能不能对上。对上了，低谷的时候，心里那团火还能撑着你不倒下。对不上，薪水再高，夜深人静的时候，心里还是空的。
第二，乘上趋势的电梯。
在一个年增长20%的行业里，你哪怕只是中等水平，也会被推着往前走。岗位越来越多，晋升越来越快，你的选择权也越来越大。在一个停滞的行业里，你哪怕能力很强，也可能觉得通道在收窄，天花板在头顶压下来。人很难对抗地心引力。行业的增速，就是你职业生涯最大的顺风或逆风。坐电梯还是爬楼梯，大部分时候不由你个人的努力决定。
第三，做时间的朋友，别做时间的佣人。
有些行业，你攒下的经验像鲜奶，放久了会过期。有些行业，你的本事像老酒，越陈越香。快消、零售、传媒，经验能到处用，但门槛不高，新来的人容易追上来。半导体、医疗器械、航空航天，你的知识是烙在物理世界里的，折旧慢，难复制，资深的人护城河很深。你要想清楚，你希望你的经验是逐年增值的资产，还是逐年折旧的消耗品。
第四，看清风浪的样子，再决定要不要出海。
每个行业都有自己的风浪。半导体的风浪是周期——存储芯片的价格去年可能跌掉大半，但你知道这个行业不会消失。机器人的风浪是技术路线——你上船的公司可能活不过B轮，但活下来的，也许是下一个时代。互联网的风浪是赛道切换——业务说没就没，但你会的本事通用，转身也快。风浪本身不可怕，可怕的是你站在岸边，不知道海上是风暴还是暗流，也不知道自己这一叶扁舟，到底能不能承受。
好了，框架搭完了。现在，我们用这个框架，把半导体这个行业摊开来看一看。
二十年磨一剑，这个行业的底气从哪来？
如果说机器人是在荒原上从0到1盖起一座新城，那半导体就是在已经有地基的城墙上，从1到10一座一座地建起高楼。这行在中国默默攒了二十多年的家底，现在号角吹响了，开始加速跑。
政策是认真的。 国家集成电路产业投资基金，前前后后砸了超过6800亿（数据来源：公开信息整理）。光是2024年成立的第三期，单期就募了3440亿，比前两期加起来还多。2025年政府工作报告白纸黑字写着“大力发展集成电路产业”（政策来源：2025年政府工作报告）。经营15年以上、制程≤28纳米的芯片制造企业，企业所得税免10年（政策来源：国务院《新时期促进集成电路产业和软件产业高质量发展的若干政策》）。这已经不是风口，这是国家在铺轨道。
市场是真实的。 全球半导体一年产值超过5000亿美元，中国市场占了三分之一以上（数据来源：WSTS世界半导体贸易统计协会）。但2023年我们自己产的芯片，自给率只有23%左右（数据来源：IC Insights）。你再看路上，一台智能电动车要2000颗以上的芯片，2024年中国新能源车产量突破了1200万辆（数据来源：中国汽车工业协会）。车规芯片、碳化硅、自动驾驶芯片的需求，正在真实地、肉眼可见地爆发。
技术也在一点点凿出光来。 华为海思的通信和AI芯片，是全球顶尖的。长江存储的3D NAND Flash和长鑫存储的DRAM，都已经规模量产。长电科技、通富微电布局了Chiplet和3D封装。天岳先进的碳化硅衬底已经卖给了意法半导体。中微的刻蚀机进了台积电5nm产线。北方华创成了国内设备产品线最全的平台型企业。工信部已经把EDA工具、芯片制造、核心设备和材料列为重点攻关方向。
政策在押注，市场有真需求，技术在一点一点突破。二十年攒下的底子，正在一寸一寸地兑现。
这个行业到底在干什么？五拨人，把沙子变成芯片
说得浪漫一点，这五拨人干的，本质上都是同一件事：把一粒沉默的沙子，变成一颗会思考、能记忆、懂交流的芯。
芯片设计——在电脑上把芯片“画”出来。薪资天花板最高。他们用EDA软件一层层画，把上百亿个晶体管安排得明明白白。数字IC写代码，模拟IC跟电流电压死磕。中国芯片设计企业超过3000家，全球最多（数据来源：中国半导体行业协会）。
芯片制造——把图纸变成实物。体量最大、招人最多、专业门槛最友好。在比头发丝细几千倍的地方刻电路，一道工序出错整颗芯片报废。最先进制程已经到3纳米了（数据来源：台积电公开信息）。材料、物理、化学、机械、自动化都能进，企业早就习惯了从相关专业招人再自己培养。
封测——给芯片穿衣服、检查好坏。传统封装已经很成熟，但Chiplet和3D封装是绕开卡脖子的重要路子，这块人才几乎是空白。长电科技、通富微电、华天科技是这行的三巨头。
设备与材料——造芯片的机床和粮食。最卡脖子的环节就在这。全球只有荷兰ASML能造最先进的光刻机，一台好几亿欧元，用13.5纳米的极紫外光雕刻电路（数据来源：ASML公开信息）。北方华创是国内设备平台最全的，中微的刻蚀机已经进了台积电5nm线。传统工科生想进半导体，这是最顺的入口。
EDA与IP——芯片设计的笔和字典。EDA就是画图的工具，IP是现成的功能模块。这块长期被美国三家公司垄断，国产替代刚起步。软件和算法背景的人在这儿大有可为，但需要你既懂计算机又懂微电子。
打开你的手机，里面至少有几十颗芯片（数据来源：iFixit拆解报告）。处理器是大脑，存储芯片是记忆，通信芯片是嘴巴耳朵，电源管理芯片是消化系统，传感器是感官。你身边每一件电子产品里，都藏着一个微型的半导体世界。
五拨人，五种活法。你心里的那团火，更偏向哪一种？
芯片设计

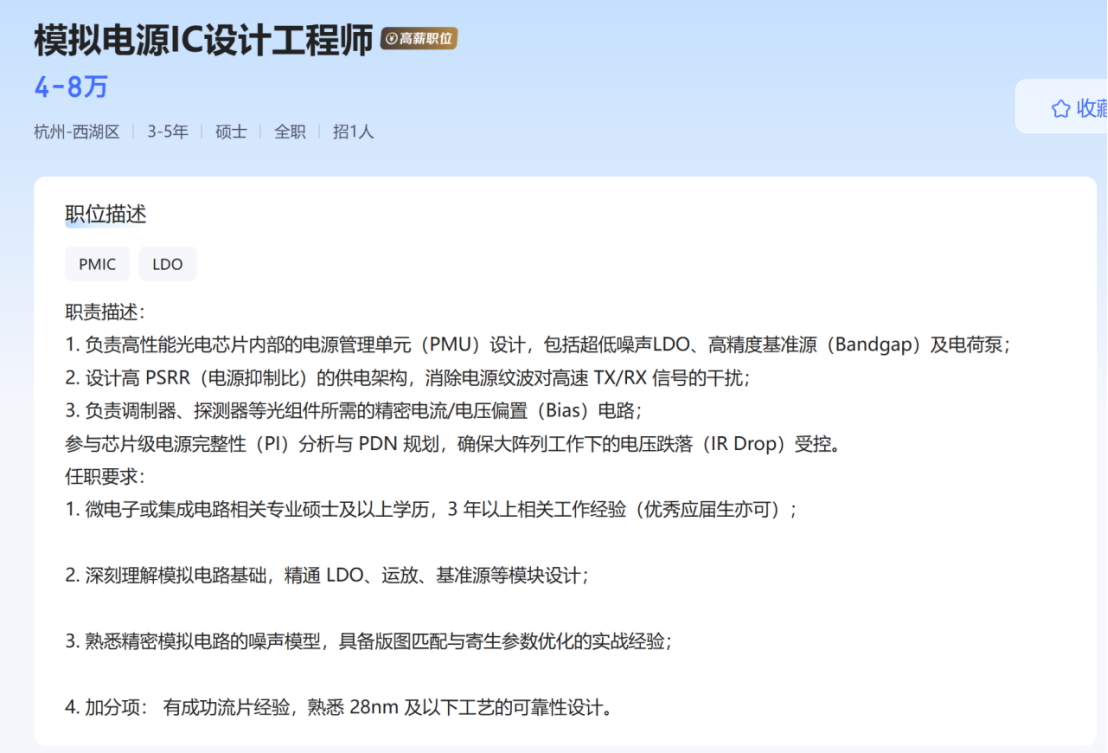

适合什么人？能坐得住，对逻辑有洁癖，代码写得不优雅就浑身难受。享受在脑子里搭建精密的系统，不喜欢被人盯着干活，需要自己的空间。
什么人别来？喜欢到处跟人打交道的，坐不住冷板凳的。觉得“差不多就行”的。这行技术更新快，停下来，就会被甩在后面。
供需怎么样？数字IC初级岗简历满天飞，竞争挺卷的。但模拟IC和资深架构师，各家都在抢着要。硕士起步，博士常见。版图设计是少数本科能进去的口子。数字方向得精通Verilog，有流片经验是硬通货。模拟方向得有扎实的器件物理功底，对寄生参数和噪声有感觉，有流片和测试经验的非常金贵。
怎么成长？入门跟着做模块，25到40万。三五年后能独立扛项目，40到70万。资深后定架构带团队，80万往上。最关键的那一步：从“会写代码”变成“懂系统架构”，从执行者变成定义者。
哪些人可能熬不住？最怕倒在心里装着架构师的天花板，手上却只能日复一日地拧螺丝——不是怕累，是怕自己慢慢忘了当初为什么坐在这张桌前。
芯片制造

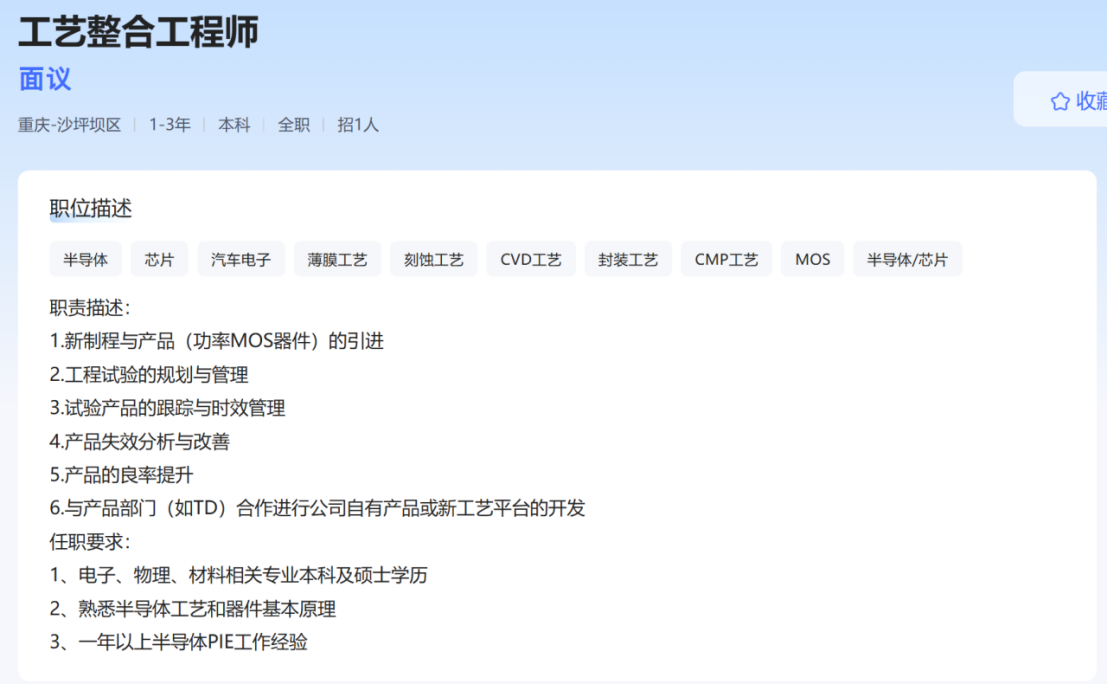

适合什么人？对物理世界有好奇心，喜欢动手，享受在产线上发现问题再把它解决的过程。不介意穿无尘服，能接受倒班。想稳定，愿意在一个地方慢慢攒经验。
什么人别来？老想要快速反馈，受不了重复劳动。喜欢自由发挥，讨厌按规矩来。制造这行就是严格按流程走，个人的随性发挥空间很小。
供需怎么样？工艺工程师和设备工程师长期缺人。Fab厂越建越多，有经验的老手和懂进口设备维护的工程师，各家都在抢。本科就能进，硕士更占优势。这是五类里学历门槛最友好的。材料、物理、化学、机械、自动化都行。得懂点物理化学，能理解几百道工序的逻辑。关键是你能不能戴上手套，在洁净室里解决实际问题，会不会看SPC图表，能不能从数据异常倒推出产线哪里出了毛病。
怎么成长？入门跟着盯产线，处理异常，18到30万。三五年后能自己优化工艺、提升良率，30到50万。资深后定义工艺平台，50到100万。最关键的那一步：从“会操作”变成“懂原理、能优化”，从执行者变成系统级问题的解决者。
哪些人可能熬不住？制造工作倒班的时钟转得太快，快到你还没攒够本事，生活就已经被磨损得只剩下加班的夜和开发区的路灯。

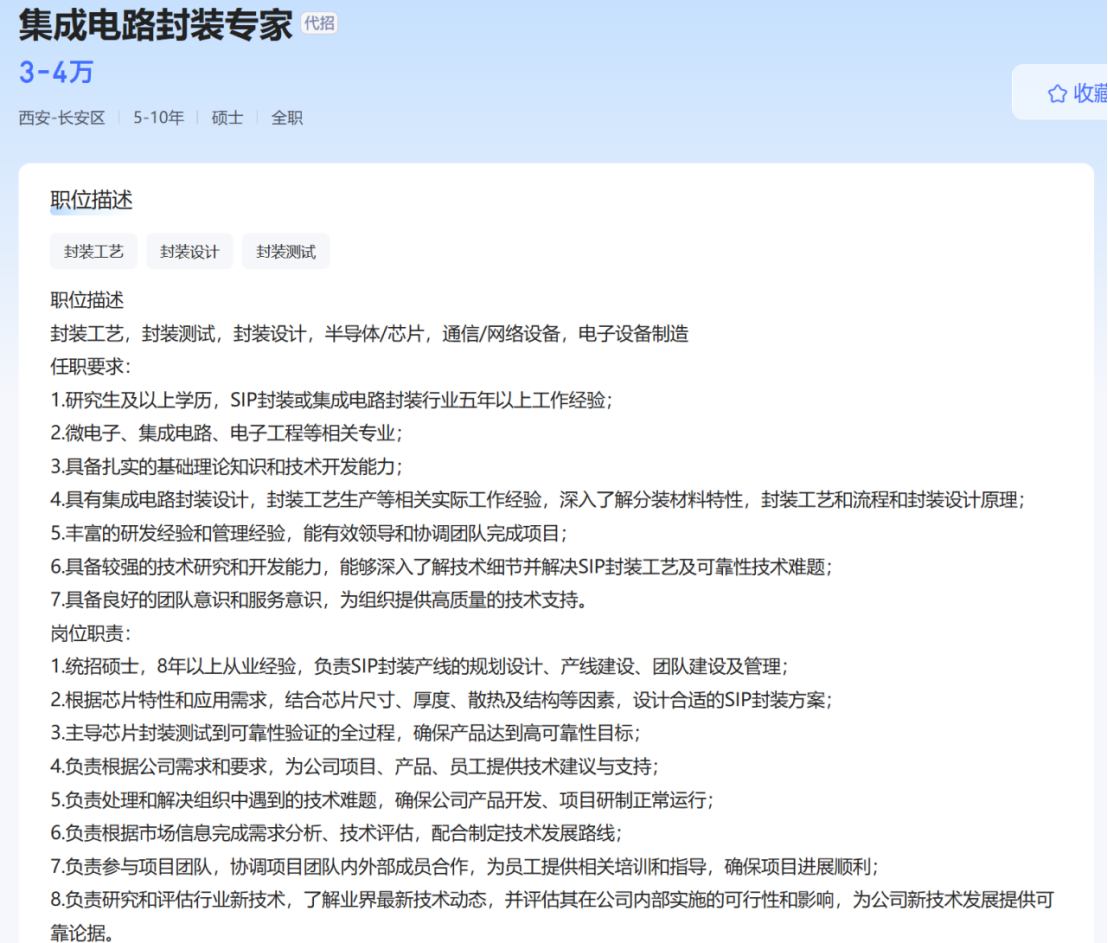

适合什么人？喜欢解决复杂的物理集成问题，对热、力、电多物理场耦合有兴趣。愿意在一个没人趟过的技术领域，从零开始建规则。
什么人别来？觉得封装是“后端活儿”、不够高大上的。先进封装是技术深水区，不是体力活。
供需怎么样？先进封装的人几乎找不到。学校不教，企业急用，Chiplet和3D封装一爆发，能干活的人供不应求。本科起步，硕士更好。材料、机械、物理、电子封装都行。得懂热力学、电磁仿真、材料应力分析。需要有把多物理场耦合起来的系统思维。
怎么成长？入门做单项仿真或工艺，18到30万。三五年后负责完整封装方案，30到60万。资深后定义封装路线图，60到100万。最关键的那一步：从单物理场分析到多物理场协同设计，从执行者变成系统集成方案的定义者。
哪些人可能熬不住？怕的是在产业链最沉默的角落站得太久，久到自己都信了那句“只是配角”。

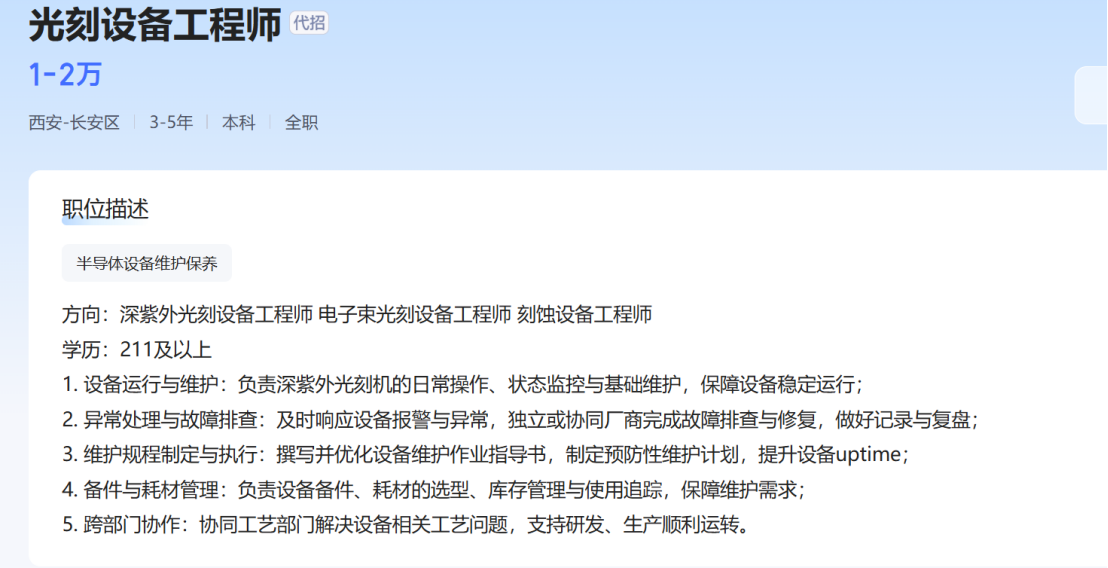

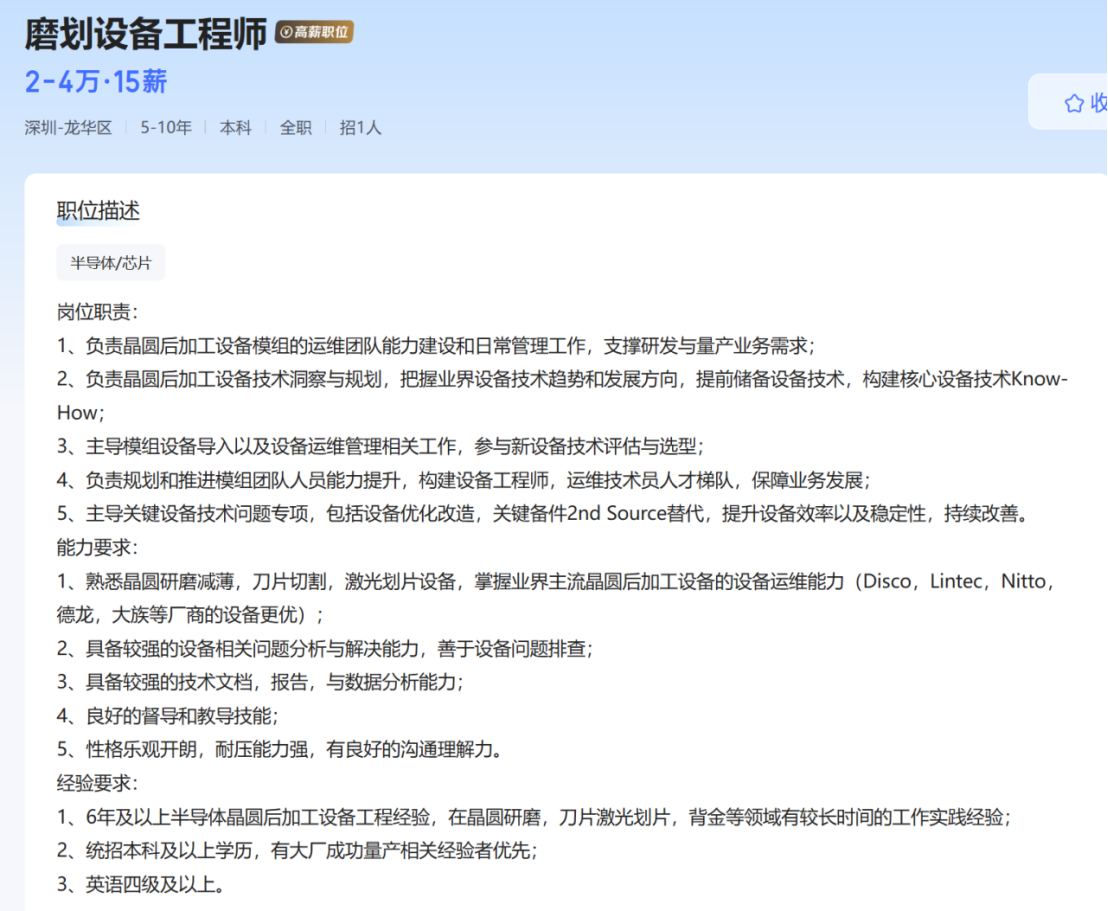

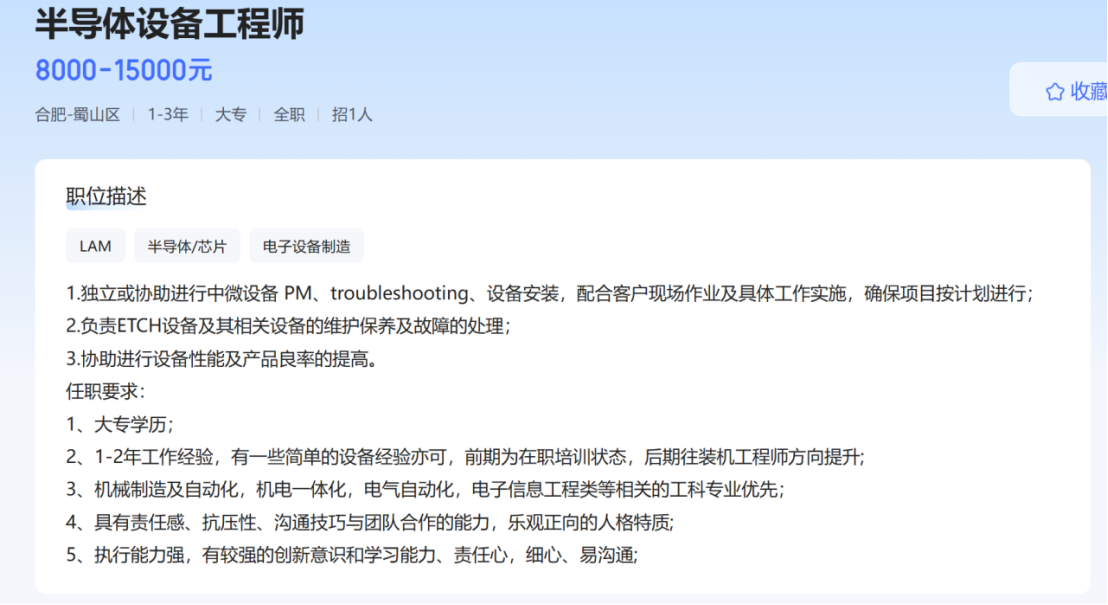

适合什么人？对精密机械和电气控制着迷，调试起来不搞定不罢休。以攻克卡脖子技术为荣，享受从零到一造出新东西的感觉。
什么人别来？受不了基础研发那种漫长周期和反复失败的人。核心设备商的服务岗出差多、驻场时间长，能不能接受自己掂量。
供需怎么样？核心设备研发和高端材料合成是战略级的紧缺。这是国产替代最核心的战场。设备方向本科起步，材料研发方向硕士更常见。机械、电气、自动化进设备，化学、化工、高分子、物理进材料。都得懂一点半导体工艺，但核心竞争力还是你本专业那点东西。
怎么成长？入门掌握设备或材料特性，20到35万。三五年后独立负责子系统研发，35到70万。资深后主导核心设备或关键材料定义，60到100万。最关键的那一步：从“会用会修”变成“会设计会改进”，从单点突破到系统性创新能力。
哪些人可能熬不住？怕的是把青春押注在一场没有进度条的攻关上，不知道是再坚持一下就能凿出光，还是从一开始方向就错了。

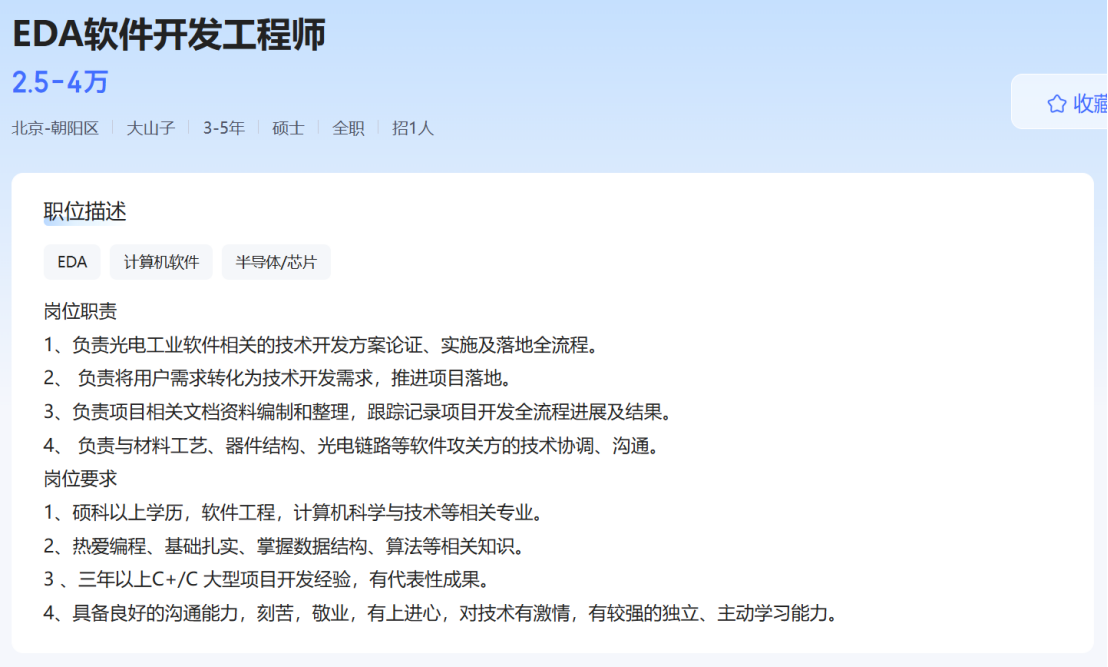

适合什么人？喜欢用代码和算法解决复杂的设计效率问题，享受算法优化带来的效率提升。能横跨计算机和微电子两个世界。
什么人别来？两个领域有一块短板的，会比较吃力。算法和底层数理逻辑是基础，交叉知识得在工作里持续补课。
供需怎么样？极度缺人，总量又少。这类人被外企和互联网分流得太厉害，国产厂商招人非常难。硕士起步，计算机或微电子背景。都懂一点的复合型人才最抢手。得精通C++、算法、数据结构，同时理解芯片设计流程。
怎么成长？入门负责模块开发，25到45万。三五年后负责核心引擎或产品定义，45到80万。资深后定义技术方向，80到150万。最关键的那一步：从“会写算法”变成“懂芯片设计全流程”，从软件思维变成软硬协同的系统思维。
哪些人可能熬不住？怕的是在两个世界的夹缝里做翻译，一边是写代码的纯粹，一边是造芯片的厚重，最后哪边都觉得你是个过客。
聊了这么多，我不是想告诉你半导体有多好、你一定要来。
这行有它的厚重——底子扎实、前景明朗、经验越老越香。也有它的粗粝——周期波动、反馈漫长、有些岗位就是和机器与寂寞为伴。
我想做的，是让你看到这扇门背后的风景到底什么样。五拨人，五种截然不同的生活，你属于哪一种，读到这儿，心里应该已经有点数了。
不是所有的道路都通向罗马，也不是所有的人都想去罗马。如果你觉得这地方对味，就踏踏实实选一条适合自己的路，把根扎下去。如果觉得不对味，也没什么可惜的。
人生的试卷没有标准答案，工作这件事，适合自己比什么都重要。
